銅帯・銅棒・シャントワイヤー・圧縮端子

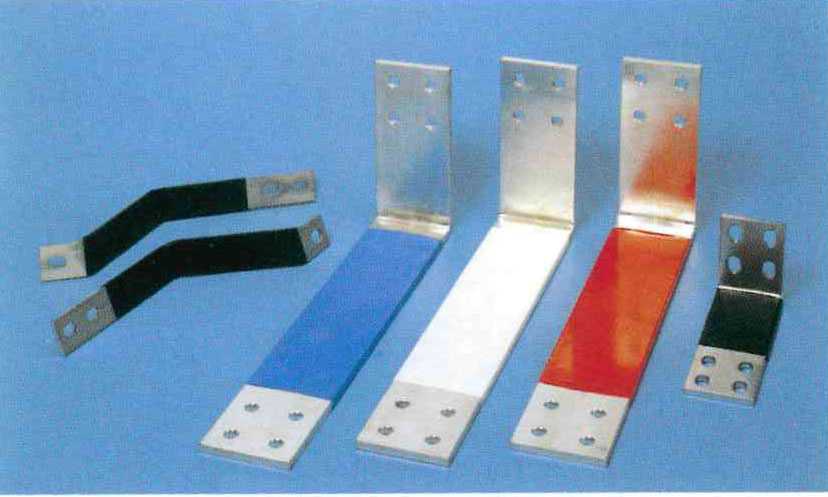

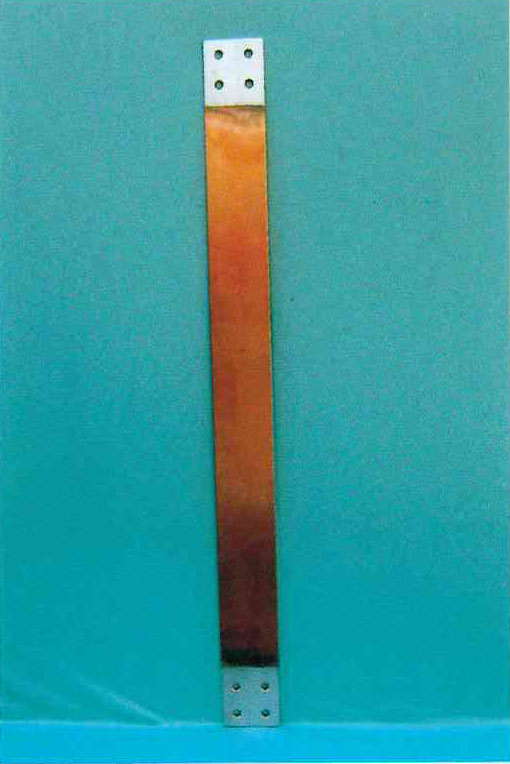

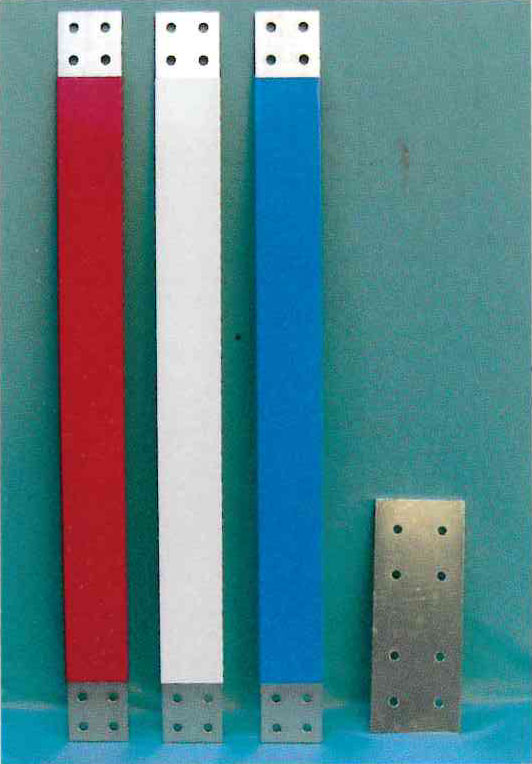

銅帯

穴あけ加工・曲げ加工・切断加工・型切り化工・メッキ加工
別途ご相談ください。

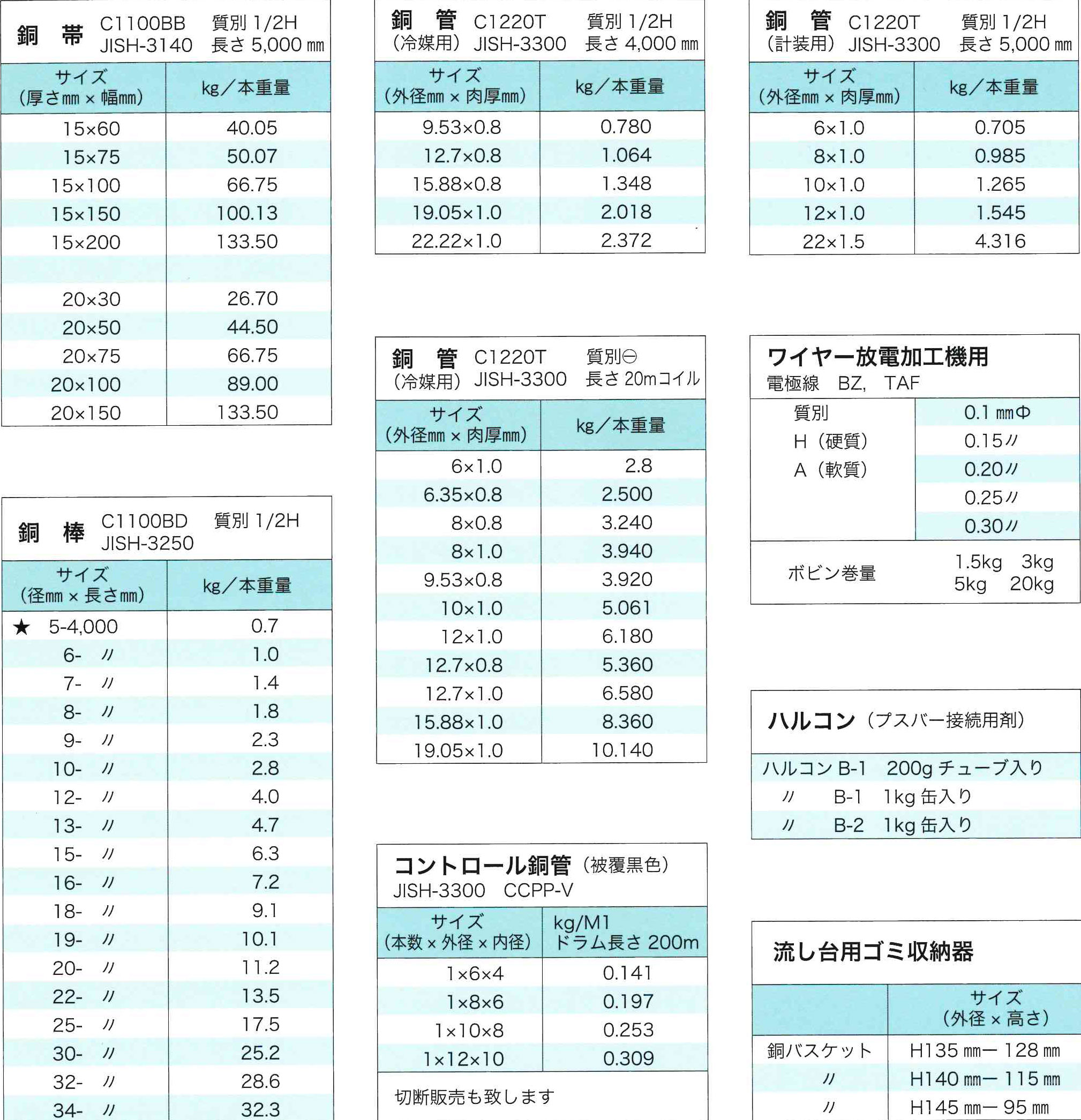

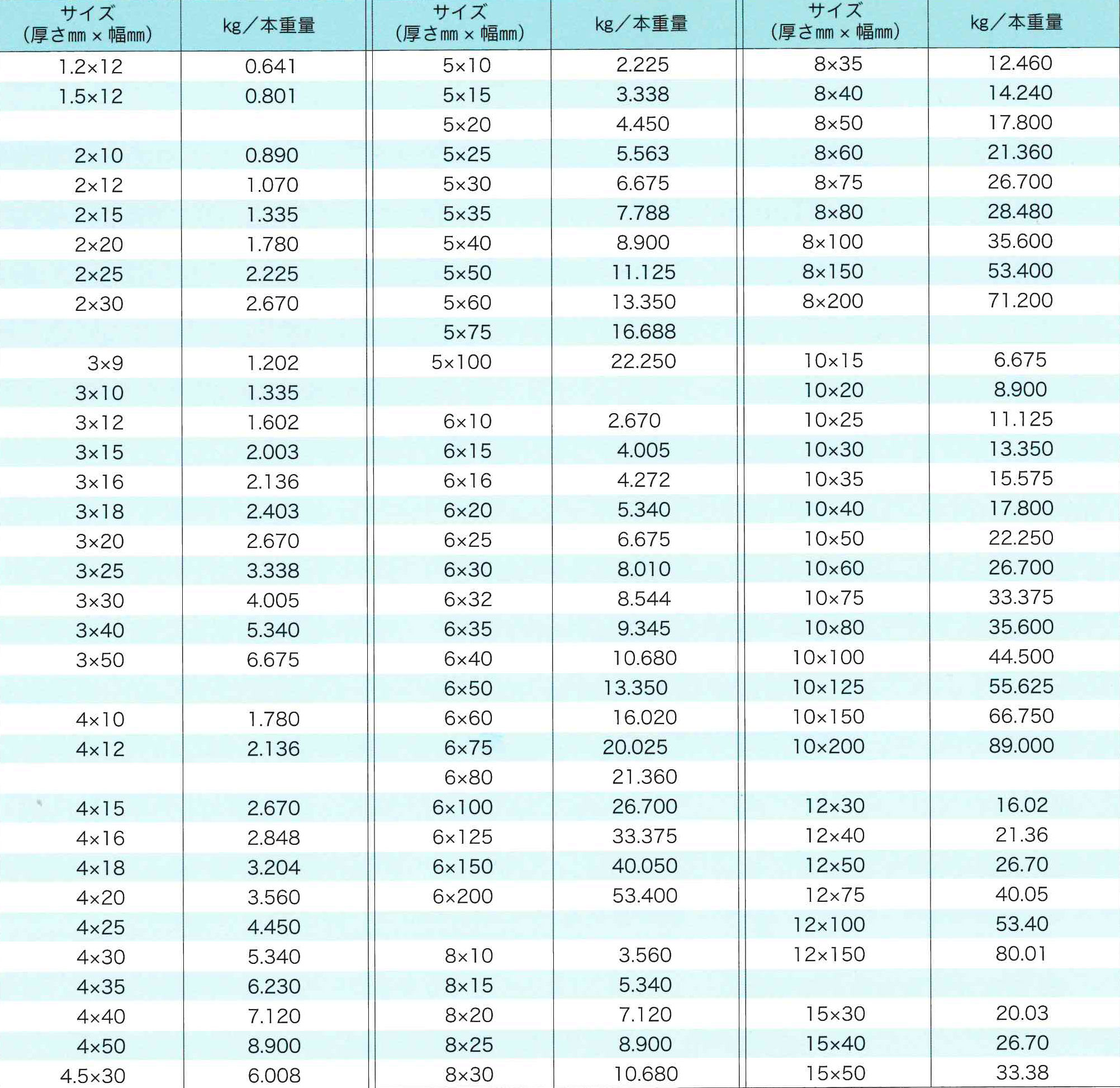

銅帯　1/2H　C1100BB　JISH-3140　長さ5,000㎜

銅帯・銅棒・銅管・コントロール銅管・ハルコン

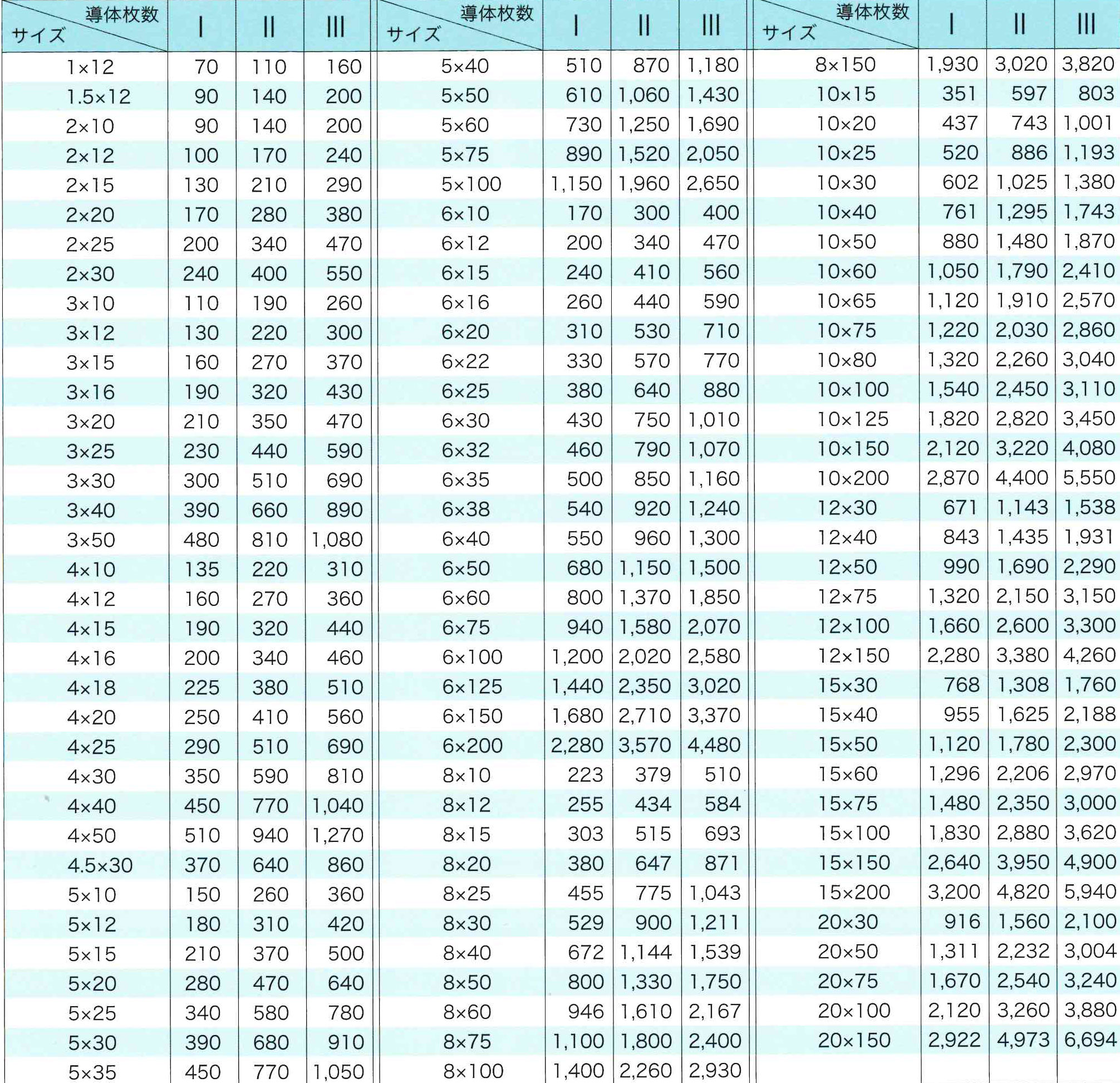

銅帯・銅棒の許容電流

許容電流(A)

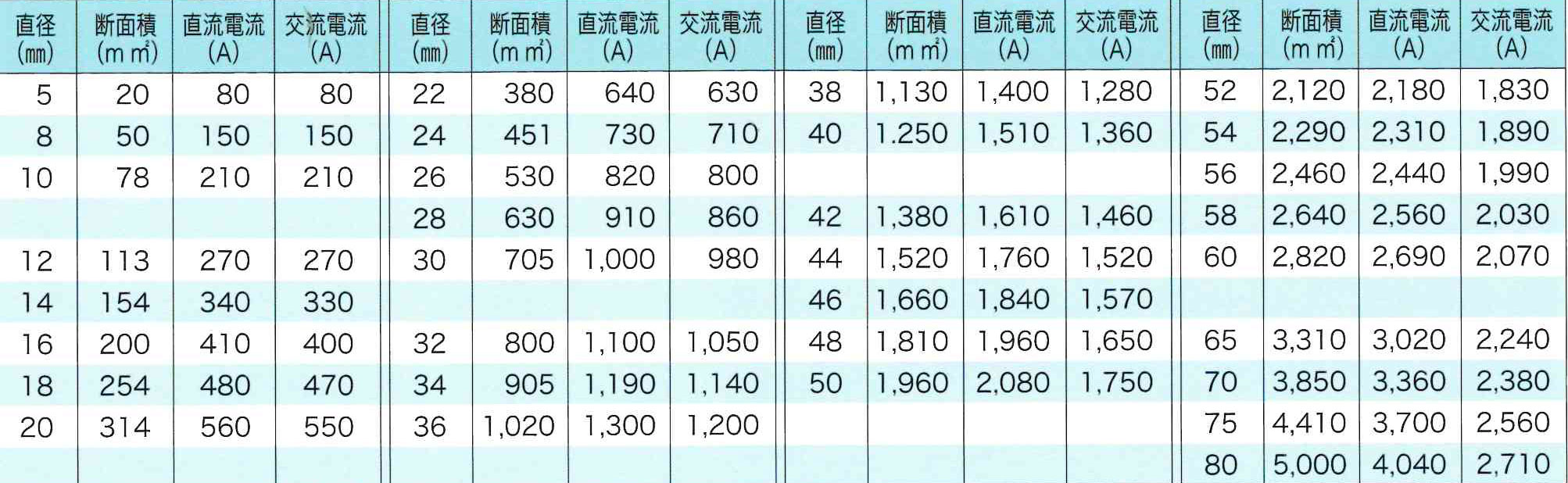

銅棒の電流容量

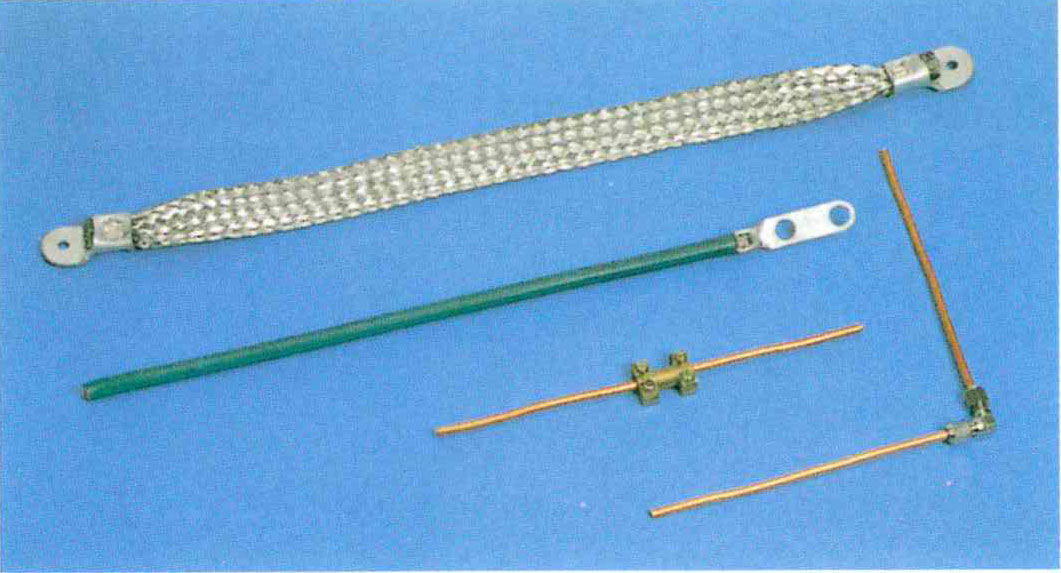

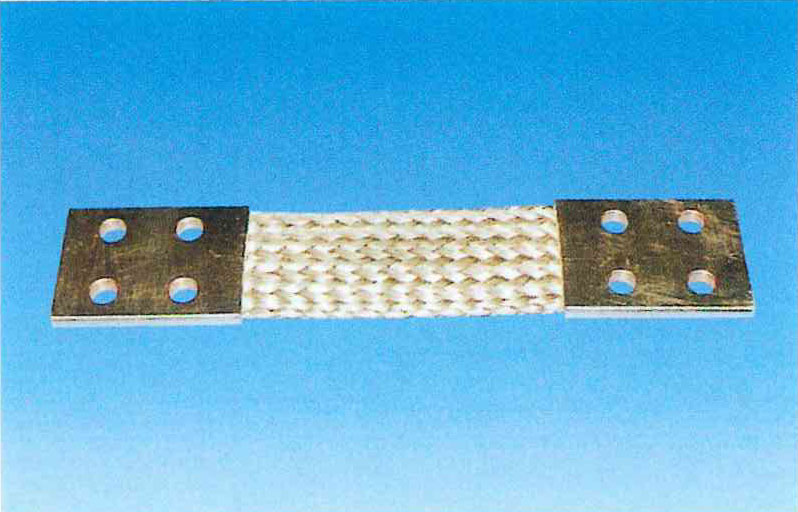

KS型シャントワイヤー

特長

  • 耐久性に優れています。 乾式方法によって加工しているため耐食性に優れています。
  • 可とう性に優れています。 可とう部に平編組線を使用しているため可とう性に優れているので、複雑な曲げ、ねじれ等の取り付けができます。
  • サイズが自由です。 電流容量的にも、又端子形状的にも、小サイズより大サイズまで出来ます。
  • 品質が安定しています。 構造及び加工方法の簡約化により安定した品質のものが出来ます。

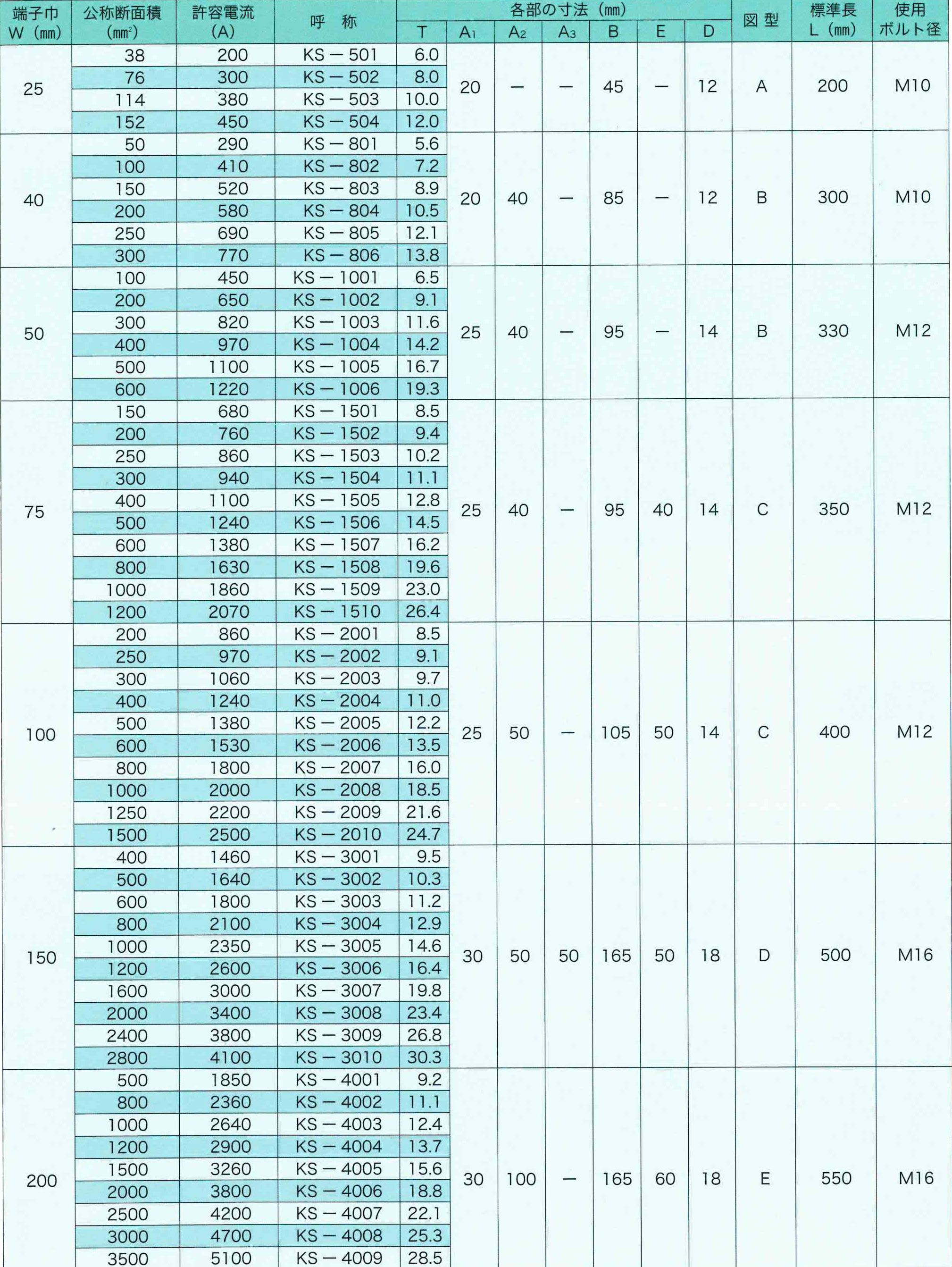

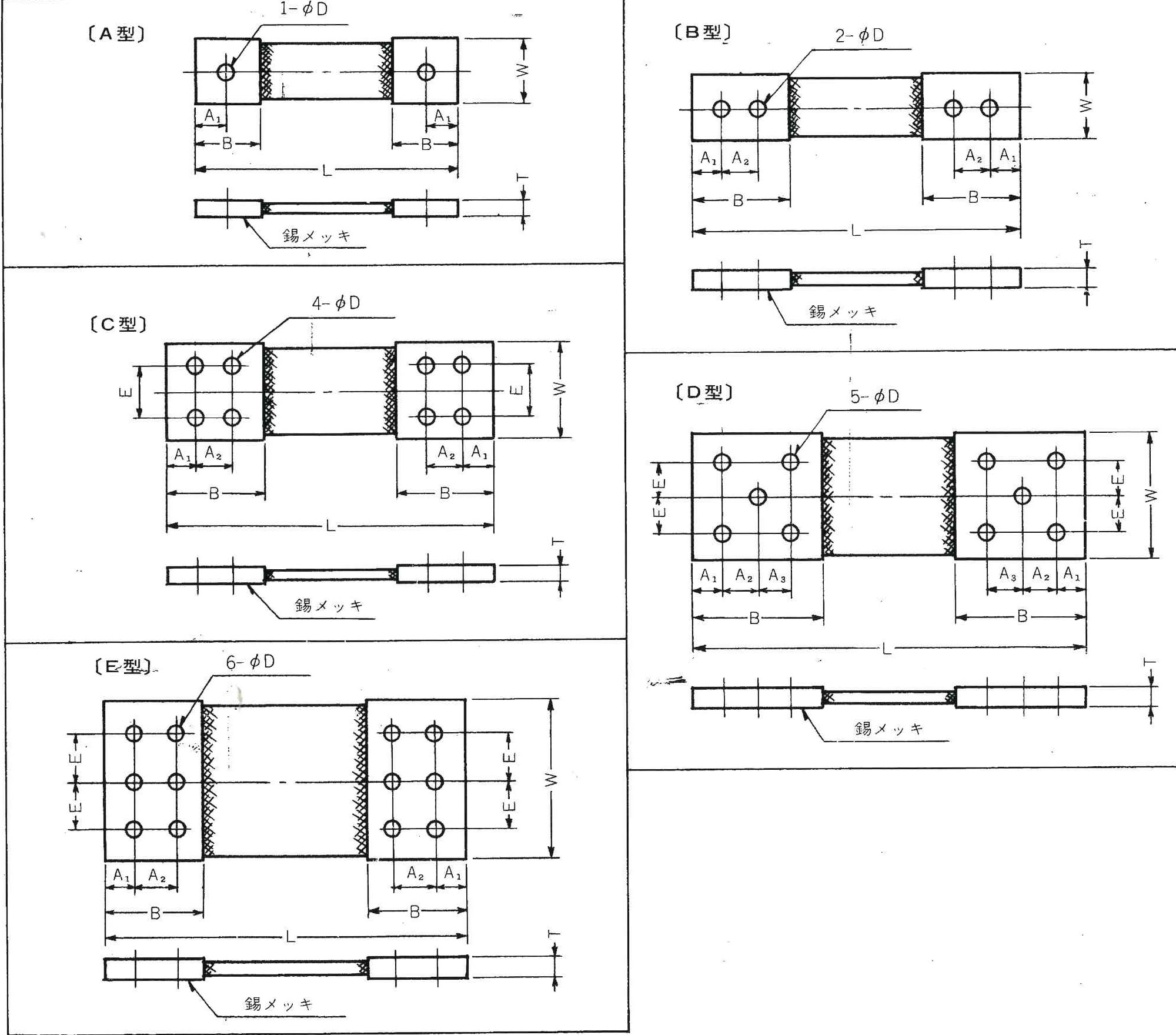

KS型シャントワイヤー標準寸法表

注意

  • 01.寸法表中の許容電流は、周囲温度0～40℃、上昇温度50℃の条件で、開放状態での値です。
  • 02.全長”L”寸法は、当社の標準寸法を示してあります。これ以外の長さの場合はご指示ください。
  • 03.端子部は錫メッキを標準としておりますが、その他のメッキもできます。ご指示ください。
  • 04.端子厚(T寸法)は、参考値ですので厚さ指定のある場合は、ご用命時に厚さをご指示ください。

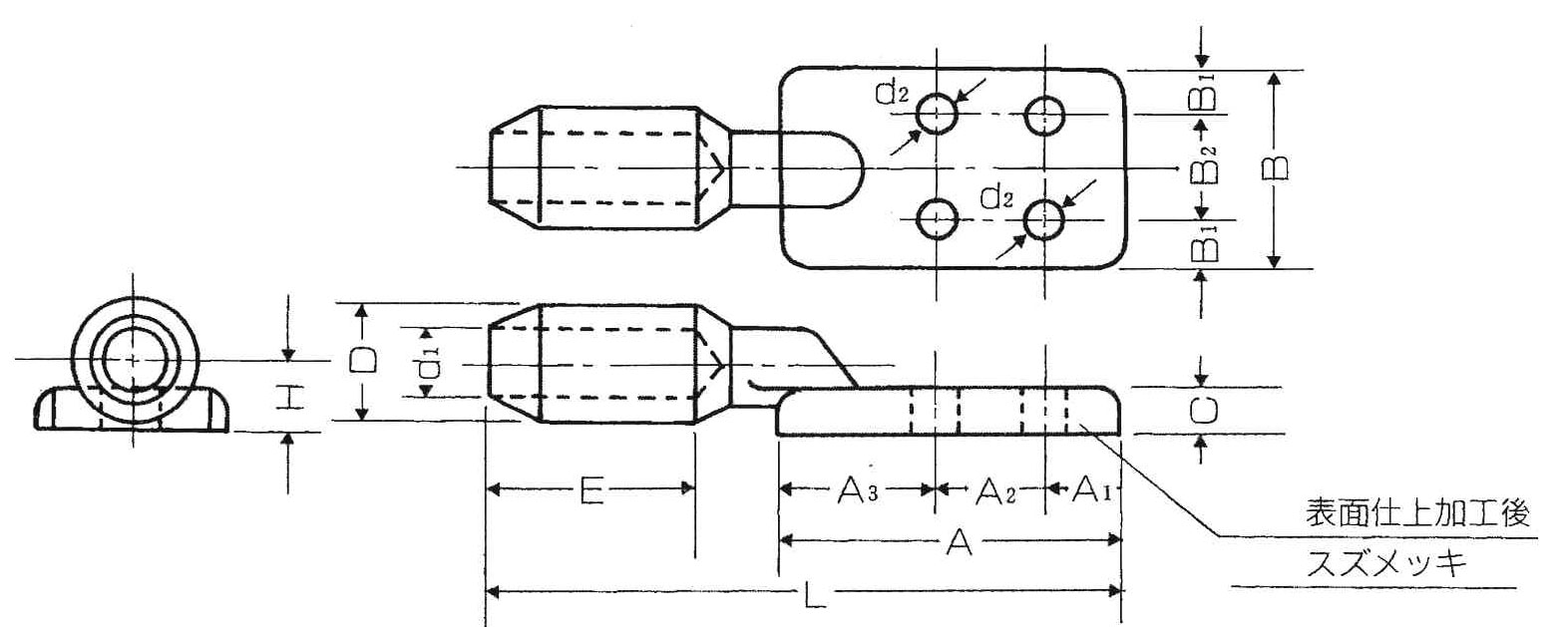

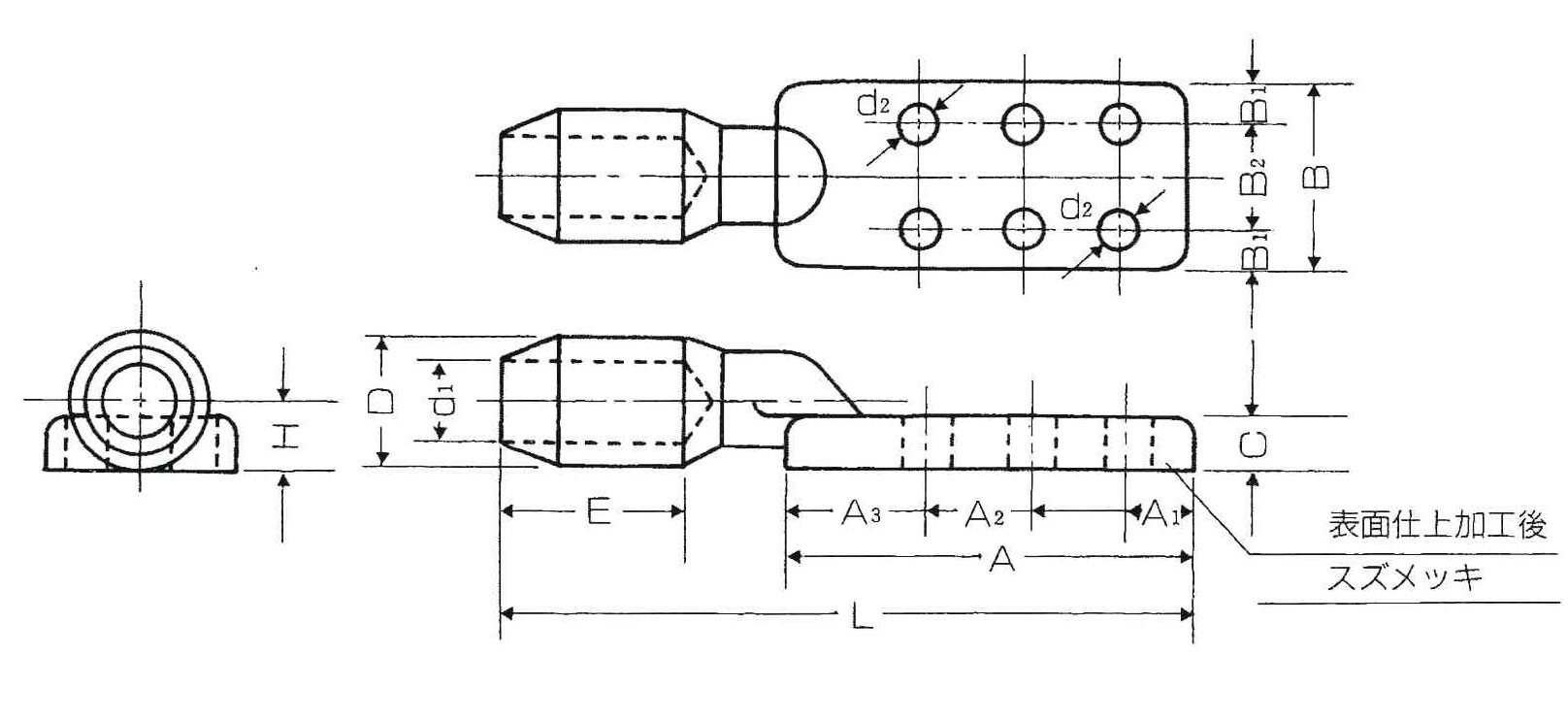

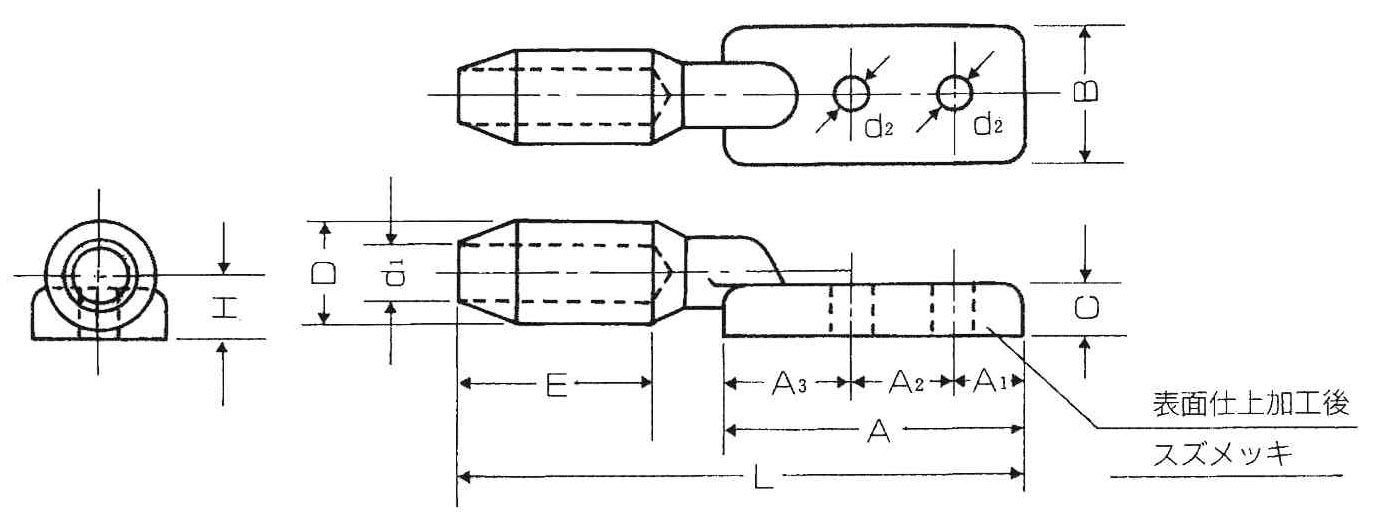

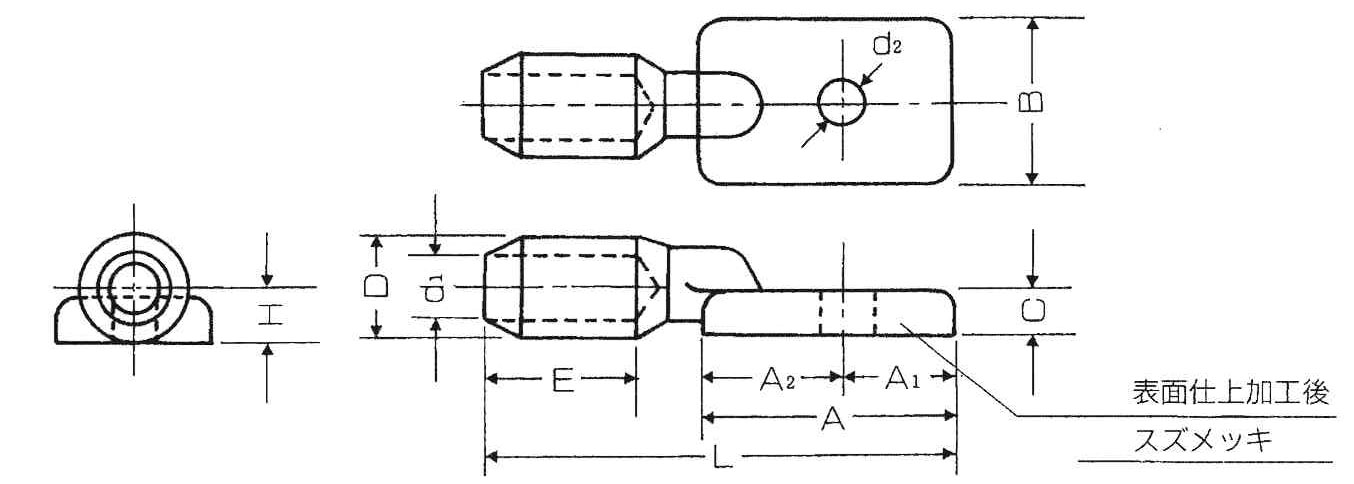

硬銅より線用縮端子

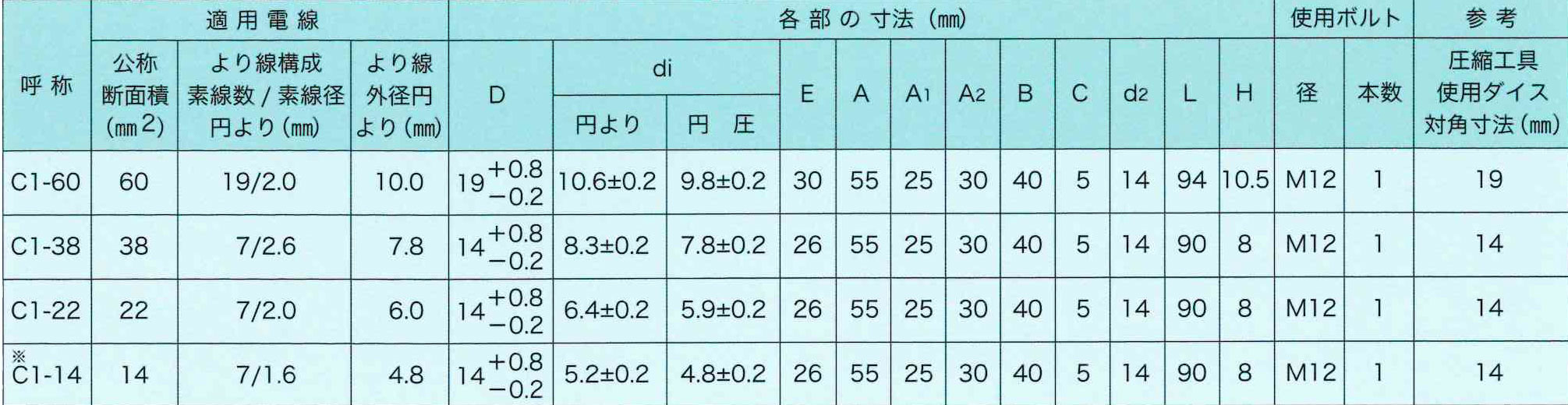

C1形

※印はJIS規格外品です

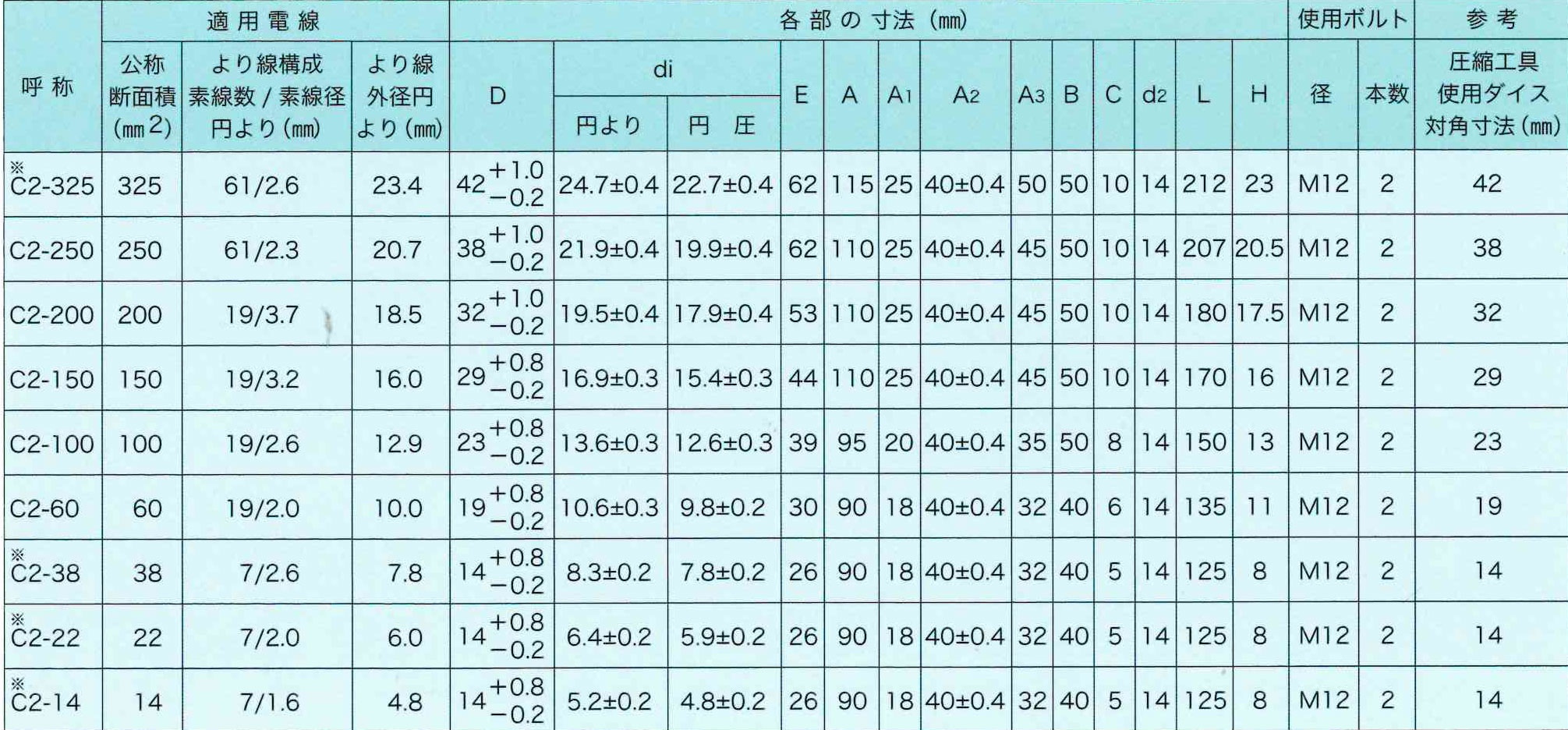

C2形

※印はJIS規格外品です

JIS C-2804

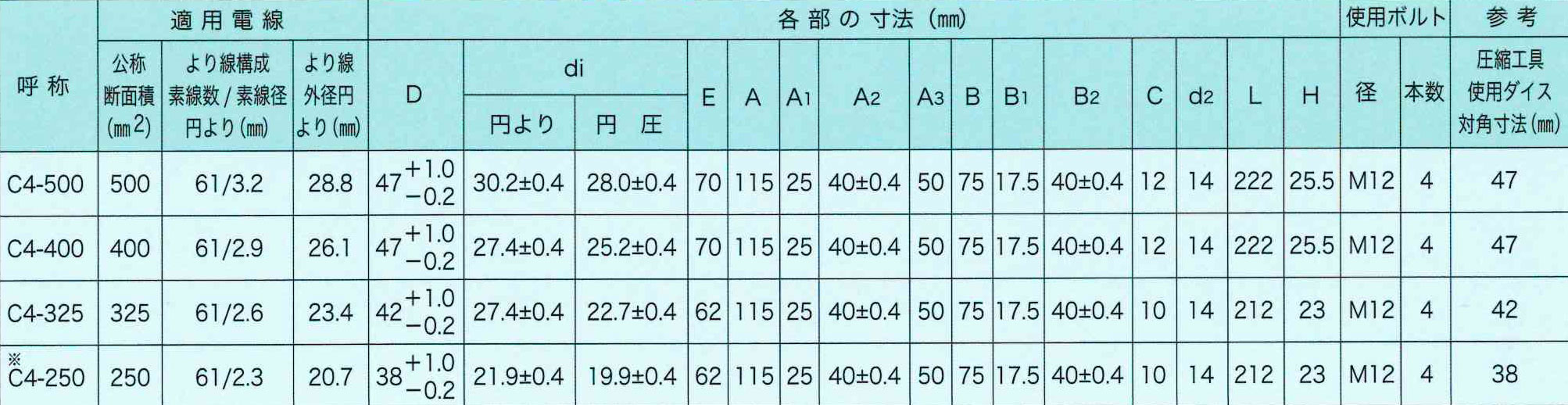

C4形

※印はJIS規格外品です

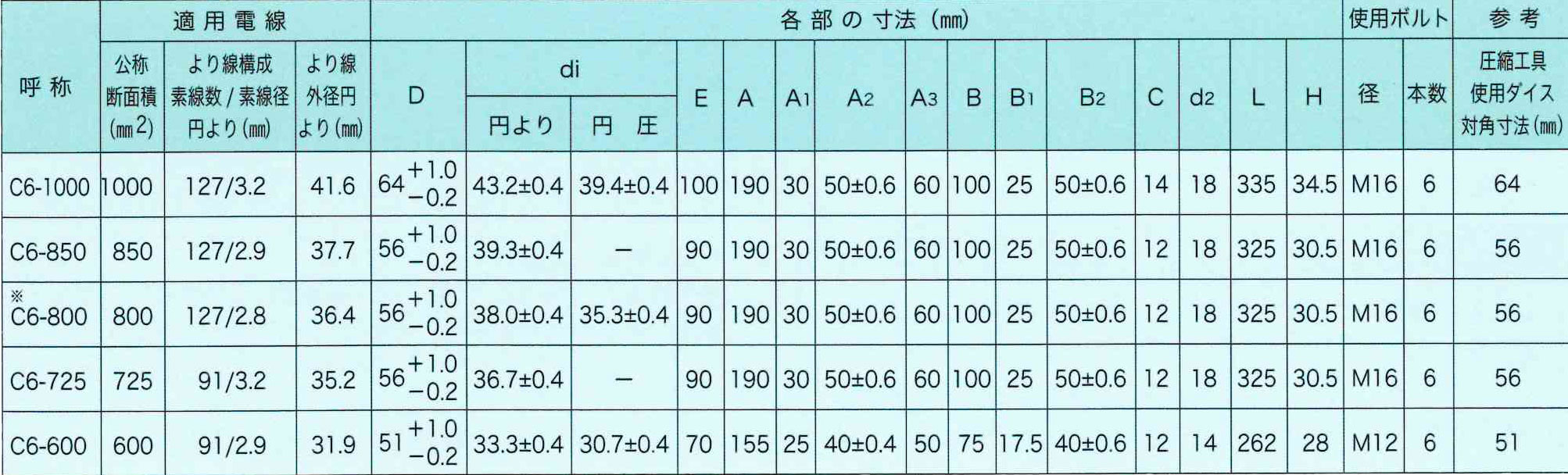

C6形

※印はJIS規格外品です
注）（円圧）は円形圧縮撚線導体用です。（型番末尾にGをつけてください。例　C4-500G）その他特注品も製作いたしますのでご用命ください。
